איך עובד מיכל דיו

דיו למדפסת –איך עובד מיכל דיו ומה קורה בתוכו?

מאז שנות ה-70 ,אז הבשיל הפיתוח הטכנולוגי,נכנסו לשוק מדפסות הזרקת הדיו שכיום נמצאות כמעט

בכל בית או משרד.

איכות ההדפסה המתקבלת,הן בהדפסה בצבעים והן בשחור מרשימה למדי,בשוק קיימות גם מדפסות המפיקות פלט הדפסה ברמת PHOTO -איכות תמונה מצויינת.

עד אז הודפסו דברים ע"י בתי דפוס בטכנולוגיה של לוחות,ע"י מכונות כתיבה בעלי מנגנון מכני עם

אותיות המוטבעות על מתכת וספוגות בדיו,וכן גם עם מערכות DOT MATRIX –העובדות בעיקרון

פשוט של בנית כל אות או צורה כלשהי ע"י מחטים שכל אחת מהן מכה על סרט בד ספוג בדיו שמיד

לפניו ניצב נייר ההדפסה –כל מחט יוצרת נקודה מודפסת בעלת קוטר קטן-והאות או הצורה הרצויה

נבנית מאוסף כל הנקודות אותן הטביעו המחטים.

אותיות מוטבעות על מתכת במכונת כתיבה.דוגמתהדפסות DOT MATRIX

כיום המדפסות הנפוצות ביותר הן מדפסות הזרקת הדיו המשתמשות בדיו למדפסת ,מחירן זול יחסית וכאמור נמצאות כמעט בכל בית.

בכלליות,הדיו היוצא מראש ההדפסה שבמדפסת אל הניר ,פולט(או מזריק)נקודות קטנות של דיו אל הנייר,ואוסף כל הנקודות יחד נותן לנו את הדמות שעל המסך אותה אנו רוצים להדפיס –אם אלה הן

אותיות המרכיבות טקסט שלם או אם זו תמונה צבעונית מורכבת.

אם בעבר צפיפות הנקודות הייתה כ-64 נקודות ל-אינטש מרובע (Dots Per Inch ) או DPI בקיצור

כיום המדפסות הטובות נותנות מעלdpi 9600 .

משמעות הדבר היא קבלת דמות מודפסת באיכות טובה מאוד וזה אומר גם שישנם בראש ההדפסה מאות

חרירים מיקרוסקופיים מהם יוצא הדיו.

כיצד עובד ראש דיו-ראש ההדפסה?

קיימות 2 שיטות עיקריות לפיהם עובדות מדפסות הזרקת הדיו:

הזרקת דיו תרמית-Thermal Inkjet -בשיטה זו פועלות מדפסות של

,HP,Brother,Canon Lexmark.

הזרקה בשיטת Piezo –Piezo electric -בשיטה זו פועלות מדפסות של EPSON

בתוך מיכלי דיו או מחסניות דיו או ראשי דיו שחורים-ישנו דיו שחור בלבד

בתוך מיכלי דיו צבעוניים ישנם שלושה צבעים-כחול(Cyan ),אדום(Magenta ),וצהוב (Yellow ).ע"י שילוב צבעים אלה והשחור,מתקבלים כל הצבעים בקיימים.

לדוגמה:כדי לקבל צבע חום "בונה המדפסת שכבה של צבע כחול ומעליה שכבה של צבע אדום וכך

משילוב ספציפי זה מתקבל צבע חום.בדיוק כפי שמלמדים את ילדי הגן לערבב כחול עם אדום כדי לקבל

דיו למדפסת-שיטת הזרקת דיו תרמית

החלק העיקרי האחראי לפעולת ההדפסה הוא ראש ההדפסה (printhead ).על ראש ההדפסה ישנם

מאות חרירים,לכל חריר כזה מחובר נגד(רכיב אלקטרוני) הנמצא במרחק מאוד מסוים מתחתית ראש ההדפסה.כאשר מוזרם זרם לנגד זה הוא מתחמם מאוד כ-200 מעלות צלזיוס,מתחיל לחמם את הדיו,

בו מתחילה להיווצר בועה ההולכת וגדלה,וכך היא דוחפת או מזריקה את הדיו מחוץ לראש ההדפסה

אל הנייר.עם יציאת הדיו החוצה,נוצר וואקום המושך דיו חדש ממיכל הדיו אל ראש ההדפסה עד להיווצרות מחזור חדש של הזרקת הדיו.

בדרכו החוצה מקרר הדיו את החרירים דרכם יצא שכן החום הגבוה עלול לפגוע בהם.

כך נוצרת נקודת דיו בצבע הנבחר על הניר,מיד לאחר מכן נוצרות נקודות רבות נוספות(מאות בו זמנית)

המרכיבות את הדמות הרצויה.

בתמונות למטה מתוארים רכיבים שונים להמחשת אופן הפעולה של ראש דיו למדפסת:

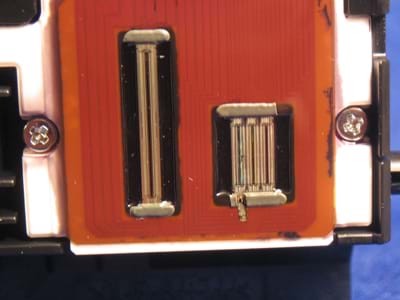

ראש הדפסה צבעוני(מימין) ושחור- הגדלה במיקרוסקופ של דיו יוצא מראש

CANON ההדפסה

שיטה זו מיושמת בפעולת ראשי הדפסה של EPSON .

מהו גביש Piezo –גביש הPiezo הוא חומר מיוחד בעל תכונה יחודית שכאשר מחברים אותו למתח חשמלי הוא מתפשט.עם הפסקת המתח החשמלי אליו הוא חוזר למצבו הקודם.

תכונה זו מנוצלת היטב בהפעלת ראשי הדפסה כך שעם אספקת מתח חשמלי מתפשט גביש ה-PIEZO

הנמצא במסלול התקדמות הדיו בראש ההדפסה ודוחף אותו החוצה.כך נדחף הדיו החוצה מראש ההדפסה
